Przykład – kopiowanie z wiązaniami

Ten przykład przedstawia sposób dołączania wiązań podczas tworzenia dodatkowych wystąpień komponentu w złożeniu.

W tym przykładzie omówione będzie złożenie zacisku, który zawiera kołek, łącznik i dźwignię. Kołek ma dwa wiązania, utrzymujące go w miejscu – jedno koncentryczne i jedno wspólne. Konieczne jest utworzenie dwóch nowych wystąpień kołka. W nowych kołkach potrzebne są te same wiązania, które zostały użyte w kołku oryginalnym.

1	Kołek
2	Łącze
3	Dźwignia

Dla pierwszego nowego wystąpienia kołka należy wyznaczyć nowe odniesienie wiązania koncentrycznego, a następnie użyć odniesienia ponownie dla wiązania wspólnego.

1. Po otwarciu złożenia kliknąć Kopiuj z wiązaniami (pasek narzędzi Złożenie) lub Wstaw > Komponent > Kopiuj z wiązaniami.
2. Dla Wybrane komponenty w menedżerze właściwości PropertyManager w obszarze graficznym,wybrać komponent do skopiowania, na przykład na kołek.



3. Kliknąć , aby przejść do strony Wiązania menedżera właściwości PropertyManager.

   Wiązania do wybranego komponentu są wyszczególnione w obszarze Wiązania w menedżerze właściwości PropertyManager.

   W przypadku wiązań koncentrycznych należy wybrać opcję Zablokuj obrót, aby zapobiec obracaniu się wiązań koncentrycznych, gdy jedno z odniesień umożliwia obrót.

4. Kliknąć w polu wyboru pod wyszczególnionym wiązaniem, na przykład wiązaniem koncentrycznym.
   Odniesienie wiązania zostanie podświetlone w obszarze graficznym.

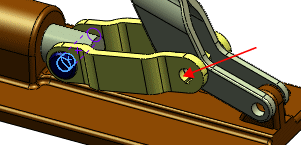

5. Wybrać miejsce, do którego należy skopiować komponent wraz z jego wiązaniem, takie jak otwór w złączu, jak pokazano:


   W tym przykładzie, ponieważ kopiowane jest odniesienie wiązania koncentrycznego, można wybrać odpowiednią geometrię wiązania dla tego typu wiązania, np. otwór.

   W obszarze graficznym pojawi się podgląd kopiowanego komponentu, a odniesienie wiązania dla kopiowanego wiązania będzie podświetlone. W menedżerze właściwości PropertyManager, w obszarze Wiązania, będzie podświetlone pole wyboru dla następnego wymienionego wiązania. W tym przykładzie podświetlone jest pole wyboru wiązania wspólnego.



   Należy określić odniesienie dla każdego wiązania. W tym przykładzie dwie płytki dźwigni są współplanarne, a zatem w nowym kołku można użyć tego samego odniesienia wiązania wspólnego co w oryginalnym.

6. Aby użyć tego samego odniesienia wiązania dla następnego wiązania, jak w oryginalnym komponencie, w części Wiązania w menedżerze właściwości PropertyManager, dla następnego wymienionego wiązania należy wybrać Powtórz. W tym przykładzie należy wybrać Powtórz pod wiązaniem wspólnym.
7. Kliknąć .
   Kopia wybranego komponentu zostanie dodana do złożenia. Pole wyboru zostanie wyczyszczone, aby umożliwić dodanie kolejnej kopii.

   Następnie należy dodać komponent, w którym skopiowane będą wiązania z wystąpienia oryginalnego, ale w dwóch wiązaniach wykorzystane zostaną nowe odniesienia. W tym przykładzie, należy skopiować kołek do innego otworu, ale z nowymi odniesieniami wiązania.

8. Wybrać inną lokalizację dla kopii komponent i jego pierwsze odniesienie wiązania.

   W tym przykładzie należy wybrać otwór w dźwigni, definiując odniesienie wiązania koncentrycznego dla kołka.


9. W menedżerze właściwości PropertyManager, dla wiązania wspólnego wyczyścić opcję Powtórz.
10. Wybrać nowe odniesienie wiązania dla następnego wiązania.

    W tym przykładzie wybrać płaską ścianę dźwigni jako odniesienie wiązania dla wiązania wspólnego dla tej kopii kołka.


11. Kliknąć dwukrotnie .
    Kopie komponentów pojawią się w drzewie operacji FeatureManager. Nowe wiązania pojawiają się w folderze Wiązania .
