Grubość
|
Dodaje grubość do wybranej strony szkicu. Należy wybrać jedną z poniższych opcji:
|
Pierwsza strona
|
Dodaje materiał tylko do jednej strony szkicu.
|
|
Obydwie strony
|
Dodaje materiał po obydwu stronach szkicu.
|
|
Druga strona
|
Dodaje materiał tylko do drugiej strony szkicu.
|
|
|
Grubość żebra
|
Jeżeli dodamy pochylenie, można ustawić grubość na płaszczyźnie szkicu lub interfejsie ściany. Należy wybrać jedną z poniższych opcji:
|
Na płaszczyźnie szkicu
|
|
|
Na interfejsie ściany
|
|
|
| |
Kierunek wyciągnięcia
|
Szkic dla żebra z użyciem otwartych konturów szkicu na płaszczyźnie równoległej.
Należy wybrać jedną z poniższych opcji:
|
Równolegle do szkicu
|
Tworzy wyciągnięcie żebra równolegle do szkicu.
|
|
|
Normalnie do szkicu
|
Tworzy wyciągnięcie żebra normalnie do szkicu.
|
|
|
| |
Odwrócenie strony materiału
|
Zmienia kierunek wyciągnięcia.
|
|
Pochylenie Wł/Wył
|
Dodaje pochylenie do żebra. Ustawić Kąt pochylenia, aby określić stopnie pochylenia.
|
Pochylenie na zewnątrz (Dostępne po wybraniu opcji Pochylenie Wł/Wył
).
|
Tworzy kąt pochylenia na zewnątrz. Jeżeli opcja jest wyczyszczona, tworzy kąt pochylenia do wewnątrz.
|
|
| |
Typ
|
Należy utworzyć szkic na płaszczyźnie która jest odsunięta od płaszczyzny części bazowej.
Należy wybrać jedną z poniższych opcji:
|
Liniowy
|
Tworzy żebro, które wydłuża kontury szkicu normalnie do kierunku szkicu, aż do napotkania granicy.
|
|
|
Naturalne
|
Tworzy żebro, które wydłuża kontury szkicu kontynuując z tym samym równaniem konturu aż do napotkania granicy. Na przykład jeżeli szkic jest łukiem okręgu, Naturalne wydłuża żebro używając równanie okręgu aż do napotkania granicy.

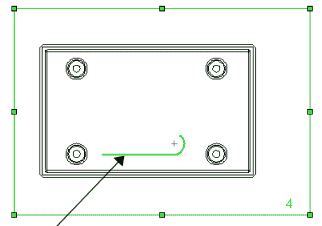

W tym przykładzie żebro rozciąga się z konturu łuku, przy użyciu równania okręgu aż do zetknięcia się z granicą, formując okrąg. Drugi koniec szkicu rozciąga się przy użyciu równania linii aż do zetknięcia się z granicą.
|
|
| |
Wybrany obiekt (dostępne dla części wieloobiektowych) |
Po utworzeniu szkicu z żebra, należy wybrać obiekt. |
| |
Następne odniesienie (dostępne po wybraniu Równolegle do szkicu
dla Kierunek wyciągnięcia i Pochylenie Wł/Wył
) |
Przełącza kontury szkicu, tak że możemy wybrać jeden do użycia jako kontur odniesienia, na którym oparte będzie pochylenie.
Przykład: Operacja żebra z pochyleniem konturu odniesienia
|
