Z objemového modelu můžete odebrat odstraněním materiálu pomocí povrchu nebo roviny. U vícetělových dílů lze zadat, která z těl chcete zachovat.
Chcete-li provést řez objemovým tělem pomocí povrchu nebo roviny:
- Upravit objemové tělo: Ve stromu okna FeatureManager klepněte na objemové tělo a poté klepněte na možnost Upravit díl.
Příkaz Upravitse v závislosti na vybrané funkci může lišit.
- Na panelu nástrojů Prvky klepněte na možnost Odebrat povrchem nebo klepněte na položku nabídky .
- Ve správci PropertyManager v části Parametry povrchového řezu určete povrch nebo rovinu pro použití při odebrání objemových těl.
- Zkontrolujte náhled. Je-li potřeba, můžete obrátit směr řezu klepnutím na položku Obrátit řez.
Šipky ukazují část těla, která bude odebrána.
- U dílů s více těly vyberte pod položkou Rozsah prvku jednu z následujících voleb:
- Všechna těla: Povrch provede odebrání všech těl při každé obnově prvku. Přidáte-li do modelu nová těla, která předcházejí prvek odebrání ve stromu FeatureManager a budou proťata řezným povrchem, budou nová těla také obnovena, aby daný řez obsahovala.
-
Vybrat těla. Povrch provede odebrání jen u těl vybraných pomocí ukazatele. Přidáte-li do modelu nová těla, která budou proťata nástrojem odebrání, klepněte pravým tlačítkem myši, vyberte Upravit prvek, vyberte požadovaná těla a přidejte je na seznam vybraných těl. Pokud nová těla na seznam vybraných nepřidáte, zůstanou nedotčena.
Vybraná objemová těla budou zvýrazněna v grafické ploše a uvedena v seznamu pole Rozsah prvku vedle .
-
Automatický výběr (k dispozici při výběru Vybraná těla). Automaticky vybere všechna potřebná protínající se těla. Automatický výběr je rychlejší než Všechna těla, protože zpracovává jen těla ve vstupním seznamu a neobnoví celý model znovu. Pokud zrušíte zaškrtnutí políčka Automatický výběr, musíte vybrat těla, která budou odříznuta z grafické plochy.

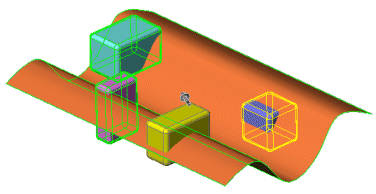

V příkladu dole není vybráno jen žluté tělo (druhé zprava).
- Klepněte na OK.
- Klepněte na povrch ve stromu okna FeatureManager, a klepnutím na možnost Skrýt skryjte řezný povrch.

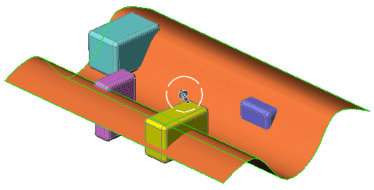

Těla jsou odebrána (kromě žlutého těla, které nebylo vybráno) a řezný povrch skryt.
