Vytváření plně určených skic v importovaných výkresech

Můžete nastavit vztahy mezi entitami skici u podurčeného importovaného výkresu souboru .DXF nebo .DWG.

Úplné definování skic v importovaných výkresech:

  1. Importujte skicu z výkresu souboru .DXF nebo .DWG.
  2. Klepněte na Nástroje > Kóty > Plně definovaná skica.
  3. Nastavte možnosti v okně PropertyManager Plně definovaná skica a klepněte na PM_OK.gif.
    Importovaný výkres souboru .DWG před Plně definovanou skicou:

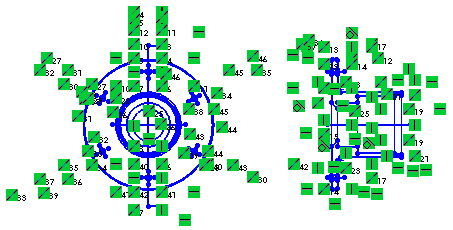

    Plně definovaná skica přidala 99 vztahů do výkresu:
    Detail některých z 99 vztahů mezi entitami:
