Je možné vytvářet více kót poloměru nebo průměru bez nutnosti neustálého vybírání osy. Tento typ kótování je užitečný, když vytváříte skici pro rotovanou geometrii vyžadující několik kót průměru.
|

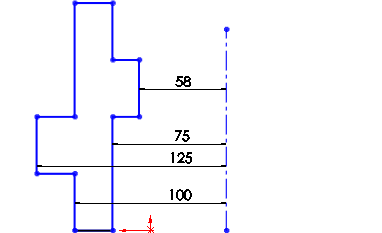

| Vícenásobné kóty poloměru |
|

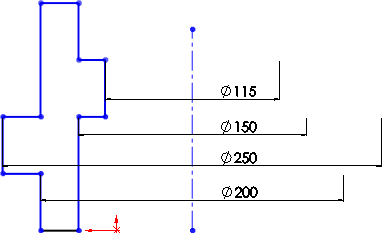

| Vícenásobné kóty průměru |
- Ve skice s osou a čárami nebo body klepněte na Inteligentní kóta
(panel nástrojů pro kóty/vazby) nebo na .
- Vyberte osu a čáru nebo bod.
- Chcete-li vytvořit poloměr, přesuňte kurzor na blízkou stranu osy.Chcete-li vytvořit průměr, přesuňte kurzor na vzdálenou stranu osy.
- Klepnutím kótu umístěte.
Kurzor se změní na
pro kóty poloměru a
pro kóty průměru.
- Vyberte ostatní čáry nebo body ve skice a vytvořte tak další kóty.
