Použití vztahů spojitosti krutu

Vztahy spojitosti krutu se dají použít mezi splajny a jakýmikoli jinými entitami skici ve 2D skicách. Entity skici musejí sdílet koncový bod. Tyto vztahy vytvoří hladkou spojitost v koncovém bodu a použijí stejné zakřivení a stejnou míru zakřivení na entity skici.

Můžete použít vztahy torzní spojitosti na splajn a jednu z těchto entit skici:
  • Splajn
  • Oblouk
  • Kuželový nebo eliptický oblouk
  • Hrany modelu, které jsou lineární, kruhové, kuželové, parabolické, eliptické nebo založené na splajnu

Postup použití vztahů spojitosti krutu:

  1. Vyberte rovinu a otevřete skicu.
  2. Klikněte na nabídku Splajn stylu (Panel nástrojů skici) nebo klikněte postupně na položky Nástroje > Entity skici > Splajn stylu .

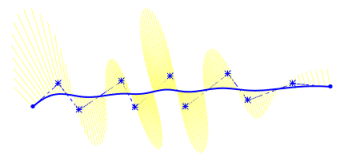

  3. Naskicujte splajn.


  4. Klikněte pravým tlačítkem na splajn a pak na Zobrazit křivost povrchu.
  5. Klikněte na tlačítko Oblouk třemi body (panel nástrojů Skica) nebo klikněte postupně na položky Nástroje > Entity skici > Oblouk třemi body .

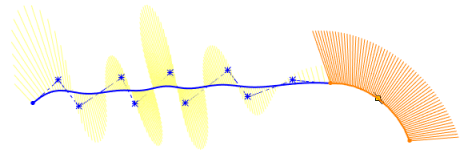

  6. Naskicujte oblouk, který sdílí společný koncový bod se splajnem.


  7. Klikněte pravým tlačítkem na oblouk a poté na příkaz Zobrazit křivost povrchu.
  8. Se stisknutou klávesou Ctrl vyberte splajn a oblouk.
    Objeví se PropertyManager Přidat vztahy/Vlastnosti.
  9. Ve správci PropertyManager Přidat vztahy/Vlastnosti klikněte v části Přidat vztahy na Spojitost krutu .
  10. Klikněte na .

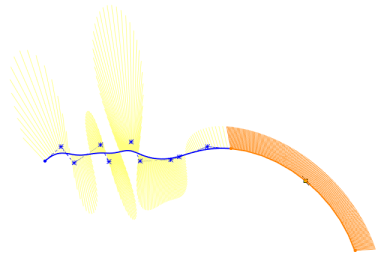

    Výsledkem je hladká spojitost se stejným zakřivením a stejnou mírou zakřivení ve sdíleném koncovém bodu mezi splajnem a obloukem.
