Vytváření kót mezi dvěma oblouky

Kótu mezi dva oblouky vložíte takto:

  1. Klikněte na ikonu Inteligentní kóta Tool_Smart_Dimensions_Relations.gif (panel nástrojů Kóty/vazby) nebo na nabídku Nástroje > Kóty > Inteligentní.
  2. Proveďte jednu z následujících operací:
    • Vyberte hranu prvního oblouku a poté vyberte hranu druhého oblouku.

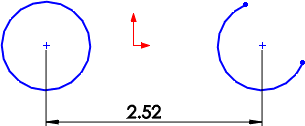

      • Vytvoří minimální kótu mezi středem prvního a druhého oblouku.
    • Stiskněte klávesu Shift a poté klepnutím vložte kótu mezi dvě hrany.
      • Vytvoří minimální kótu mezi hranou prvního a druhého oblouku.
    • Vyberte hranu prvního oblouku, stiskněte klávesu Shift a vyberte hranu druhého oblouku.
      • Vytvoří minimální kótu mezi středem prvního oblouku a hranou druhého oblouku.
    Otevře PropertyManager Kóta, kde můžete změnit způsob měření vzdálenosti ve všech třech případech.
