Vlastnosti dokumentu - Pozice

Můžete určit nastavení výkresů na úrovni dokumentu pro všechny popisy pozice. Tato nastavení lze přepsat ve správci PropertyManager. Funkce je k dispozici pro dokumenty všech typů.

Chcete-li tuto stránku otevřít:

Klikněte v otevřeném výkresu na Možnosti (Standardní panel nástrojů), vyberte záložku Vlastnosti dokumentu a poté Popisy > Pozice.

Norma skicování

Norma skicování Nastavení zděděná z vybrané stránky Norma koncipování.

Základní norma pozic

Norma pozic základny
Vyberte normu:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Styl odkazové čáry

Styl odkazové čáry Vyberte: styl.
Tloušťka odkazové čáry Vyberte: tloušťku nebo zvolte Uživatelská velikost a zadejte tloušťku.

Styl rámečku

Styl rámečku Nastaví styl pro tvar kolem textu.
Tloušťka rámečku Vyberte: tloušťku nebo zvolte Uživatelská velikost a zadejte tloušťku.

Text

Písmo

Klepnutím upravíte písmo.

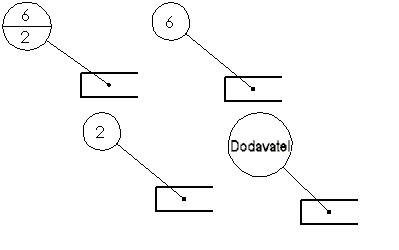

Horní Pro horní část pozice kruhové dělící křivky nebo pro jiné typy pozice zvolte:
  • Text
  • Číslo položky
  • Množství
  • Uživatelské vlastnosti
Horní se vztahuje na jednoduché a sdružené pozice.
Dolní Pro dolní část pozice kruhové dělící křivky zvolte:
  • Text
  • Číslo položky
  • Množství
  • Uživatelské vlastnosti

Zobrazení odkazové čáry

Zobrazení odkazové čáry Vyberte z těchto možností:
  • Rovná
  • Lomená. Vodorovně zalomí odkazovou čáru a zarovná ji s textem. Vyberte buď:
    • Použít délku zalomení z dokumentu. Odvodí délku odkazové čáry z nastavení na stránce Popisy.
    • Délka odkazové čáry. Umožní vám zadat délku narovnané části odkazové čáry.
  • Splajn
  • VDA

Hladina

Hladina
Vyberte hladinu.
Nejprve musíte vytvořit hladiny výkresu, poté je můžete zvolit pro vlastnosti dokumentu.
Aby se tato nastavení hladin projevila, musíte v dokumentu pohledu výkresu vybrat možnost Podle normyv nastavení Hladina (panel nástrojů Hladina).

Jednoduchá pozice

Styl Zvolte Žádný pro zobrazení textu pozice bez ohraničení, nebo zvolte tvar pozice. Výchozí nastavení je Kruhové.
Kruhové Trojúhelníkové
Šestiúhelníkové Obdélníkové
Kosočtvercové Pětiúhelníkové
Rozdělená kružnice Vlajka - pětistranná
Vlajka - trojúhelník Podtržené
Čtvercové Čtvercový kruh
Kontrola Žádná
Velikost Vyberte velikost (konkrétní počet znaků), Přizpůsobit (automaticky se přizpůsobí textu), nebo Vlastní velikost (sami nastavíte velikost pozice).

Sdružené pozice

Styl Vyberte tvar pozice.
Velikost

Vyberte velikost (konkrétní počet znaků), Přizpůsobit (automaticky se přizpůsobí textu), nebo Vlastní velikost (sami nastavíte velikost pozice).

Automatické rozvržení pozic

Vyberte rozvržení:
  • Čtyřhranná
  • Dole
  • Levý
  • Kruhové
  • Nahoru
  • Pravý
Čtvercové rozvržení
